PC−88VA2/3

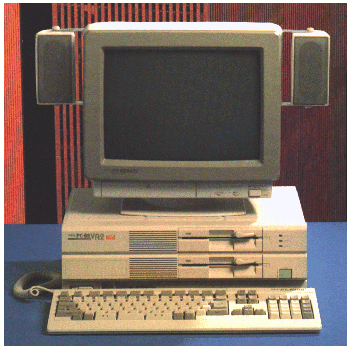

これは PC-88VA2 です、
初代VA
と比べると基本的なデザインは同じですが、
電源スイッチが右側に来てスピーカとFDDが中央へ寄りましたね。
この写真はVA2ですが、VA3は左下段に3.5インチ2TD(9.3MB)が搭載され
ています。
CPU(クロック) | μPD9002(V30/μPD780008命令互換)/8MHz | ||||||
R A M |
メイン | 512KB | |||||
システム | 16KB(辞書学習用等、バックアップ付) | ||||||
テキスト | 256KB(スプライトパターン領域兼用) | ||||||
グラフィック | 256KB | ||||||
サウンド | 256KB(デジタルサンプリング用) | ||||||
R O M |
メイン | 768KB(PC-Engine,N88日本語BASICv3他) | |||||
辞書 | 512KB(約65,000語、連文節変換対応) | ||||||
文字フォント | 288KB(JIS第1、第2水準漢字、非漢字他) | ||||||
表 示 機 能 |
テキスト表示 | 英数カナ(8x8,8x16ドット),漢字(16x16ドット) 80文字×(25/20/12/10)行 40文字×(25/20/12/10)行 文字単位にカラー(4096色中16色)及びアトリ ビュート(リバース、ブリンク、シークレット等) が指定可能 画面水平4分割、 水平垂直スクロール(スムーススクロール可能) |
|||||
グラフィック 表示 |
最大ドット数:640×400ドット 最大色数 :65、536色 画面表示モード(枚数) |
||||||
色数/解像度 | 4096色 | 256色 | 65536色 | ||||
1色 | 16色 | 32色 | |||||
640×400 640×200 320×400 320×200 |
(8) (16) (16) (32) |
(2) (4) (4) (8) |
(1) (2) (2) (4) |
(1) (2) (2) (4) |
― (1) (1) (2) |
||
画面水平3分割、水平垂直スクロール、 (スムーズスクロール、ラップラウンドスクロール可能), 独立2画面合成表示可能 |
|||||||
スプライト表示 | カラースプライト 8×4〜256×256ドット ドットごとに4096色中16色指定可能 モノクロスプライト 32×4〜256×256ドット ドットごとに4096色中1色指定可能 カラースプライト、モノクロスプライト混在可能 最大32個表示可能、スプライト間の衝突検出機能あり |
||||||
画面合成 | テキスト画面、スプライト画面、グラフィック画面2画面を 優先順位付きで合成可能、透明指定、画面マスク機能あり |
||||||
グラフィック画面 | グラフィック描画カスタムプロセッサ 任意図形の転送描画、直線描画、ペイント補助 |
||||||
内蔵フロッピー ディスクドライブ |
5インチ1MBタイプ2ドライブ内蔵 (320KB/640KBの読み取り、書き込み可能) |
||||||
3.5インチ9.3MBタイプ1ドライブ内蔵(VA3のみ) (1MB/640KBタイプの読み取り可能) |
|||||||
サウンド機能 | FM音源6和音、リズム音源6種類(ステレオ) SSG音源3和音(モノラル) サンプリング音源ADPCM方式によるデジタルサンプリング サンプリング周波数 4KHz/8KHz/16KHz |
||||||
オーディオ入出力 | ライン入力端子2chモノラル、出力端子2chステレオ ヘッドホン出力端子ステレオ、大型スピーカ内蔵モノラル |
||||||
入力装置 | キーボード(JIS標準配列)、マウス(2ボタン) | ||||||
I / F |
ディスプレイ プリンタ マウス シリアル スキャナ ビデオ録画 |
アナログRGBディスプレイ(24KHz,15KHz) 8ビットパラレルインタフェース、プリンタ接続用 標準添付マウス接続用 RS−232C準拠、モデム、スキャナ等接続用 専用パラレルインタフェース、スキャナ接続用 コンポジットビデオ、VTR等の接続用 |
|||||
拡張用スロット | 汎用拡張スロット:2スロット 専用拡張スロット:1スロット(ビデオボード用) |
||||||
電源/消費電力 | AC100V±10%、50/60KHz 消費電力(平均/最大):VA2 50/80W VA3 58/90W |
