コルゲートチューブ
|
|
|
|
各種電気機器内配線の電気絶縁、電線保護、結束等に使用されています。
ワイヤーハーネス・ケーブル類の保護及び集束に使用されています。
|
|
|
|

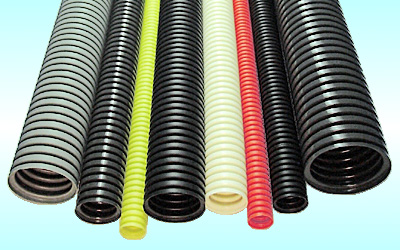

凸凹状の断面をしたチューブで、柔軟性、耐磨耗性、保護性があり、用途によりスリット有りとスリット無しがお選びいただけます。また、ご使用目的により以下の種類から選択できます。
記 号 |
材料記号 [ 材 料 ] |
標準色 |
特 長 |
COT 呼び径 |
S |
非難燃PP [ポリプロピレン ] |
黒色 |
非難燃性、耐寒性 |
NCOT 呼び径 |
S |
難 燃PP [ポリプロピレン(難 燃)] |
黒色 |
難燃性、耐寒性 |
HCOT 呼び径 |
S |
耐 熱PA [ポリアミド(6ナイロン)] |
暗灰色 |
難燃性、耐熱性 |
|
|
|
|
|
|
|

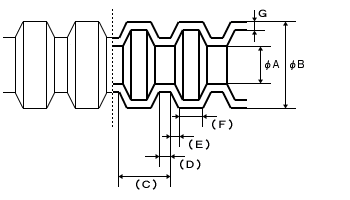

(単位:o)
呼び径 |
スリット |
φA |
φB |
(C) |
(D) |
(E) |
(F) |
G |
巻数(m/巻) |
5 |
有・無 |
5.1±0.4 |
7.6±0.4 |
2.5 |
0.6 |
0.27 |
1.4 |
0.20±0.07 |
500 |
7 |
有・無 |
7.4±0.4 |
10.2±0.4 |
2.7 |
0.6 |
0.30 |
1.5 |
0.27±0.1 |
500 |
10 |
有・無 |
10.7±0.4 |
14.1±0.4 |
2.7 |
0.6 |
0.30 |
1.5 |
0.27±0.1 |
400 |
13 |
有・無 |
13.2±0.4 |
17.5±0.4 |
3.5 |
0.7 |
0.45 |
1.9 |
0.27±0.1 |
200 |
15 |
有・無 |
15.2±0.4 |
19.5±0.4 |
3.5 |
0.7 |
0.45 |
1.9 |
0.27±0.1 |
200 |
19 |
有・無 |
19.5±0.4 |
23.8±0.4 |
3.5 |
0.7 |
0.45 |
1.9 |
0.27±0.1 |
100 |
22 |
有・無 |
22.1±0.4 |
27.0±0.4 |
4.2 |
0.8 |
0.50 |
2.4 |
0.30±0.1 |
100 |
25 |
有・無 |
25.0±0.4 |
30.0±0.4 |
4.3 |
0.8 |
0.50 |
2.5 |
0.35±0.1 |
100 |
28 |
有・無 |
28.2±0.4 |
34.0±0.4 |
4.4 |
0.8 |
0.55 |
2.5 |
0.35±0.1 |
100 |
|
|
|
|
≪非難燃コルゲートチューブ性能表≫
項 目 |
単位 |
品 質 |
備 考 |
引張強さ |
常温での引張強さ |
MPa |
27.5以上 |
|
加熱後残率 |
% |
90以上 |
80℃・120時間 |
耐油後残率 |
90以上 |
50℃・20時間 |
伸び |
常温での伸び |
% |
600以上 |
|
加熱後残率 |
% |
80以上 |
80℃・120時間 |
耐油後残率 |
80以上 |
50℃・20時間 |
耐衝撃性 |
― |
使用上支障のある変形、割れ、亀裂などを生じぬこと。 |
100g・1m |
耐寒性 |
― |
-40℃・24時間 |
耐熱性 |
― |
120℃・100時間 |
耐燃焼性 |
o/min |
燃焼速度75以下 |
UL94HB水平試験 |
耐ガソリン性 |
― |
使用上支障のある変形、割れ、亀裂などを生じぬこと。 |
室温・2時間 |
加熱変形性 |
% |
寸法の変化率10%以下 |
80℃・24時間 |
耐圧縮荷重性 |
― |
使用上支障のある変形、割れ、亀裂などを生じぬこと。 |
490N/本・1min |
★この試験方法はコルゲートチューブ製品仕様書[オクムラ化成梶nによる |
≪難燃コルゲートチューブ性能表≫
項 目 |
単位 |
品 質 |
備 考 |
引張強さ |
常温での引張強さ |
MPa |
27.5以上 |
|
加熱後残率 |
% |
90以上 |
80℃・120時間 |
耐油後残率 |
90以上 |
50℃・20時間 |
伸び |
常温での伸び |
% |
600以上 |
|
加熱後残率 |
% |
80以上 |
80℃・120時間 |
耐油後残率 |
80以上 |
50℃・20時間 |
耐衝撃性 |
― |
使用上支障のある変形、割れ、亀裂などを生じぬこと。 |
100g・1m |
耐寒性 |
― |
-40℃・24時間 |
耐熱性 |
― |
120℃・100時間 |
耐燃焼性 |
― |
O.I.値=23.5以上 |
|
耐ガソリン性 |
― |
使用上支障のある変形、割れ、亀裂などを生じぬこと。 |
室温・2時間 |
加熱変形性 |
% |
寸法の変化率10%以下 |
80℃・24時間 |
耐圧縮荷重性 |
― |
使用上支障のある変形、割れ、亀裂などを生じぬこと。 |
490N/本・1min |
★この試験方法はコルゲートチューブ製品仕様書[オクムラ化成梶nによる |
≪耐熱コルゲートチューブ性能表≫
項 目 |
単位 |
品 質 |
備 考 |
引張強さ |
常温での引張強さ |
MPa |
34.4以上 |
|
加熱後での引張強さ |
MPa |
34.4以上 |
150℃・120時間 |
耐油後での引張強さ |
MPa |
34.4以上 |
50℃・20時間 |
伸び |
常温での伸び |
% |
100以上 |
|
加熱後での伸び |
% |
100以上 |
150℃・120時間 |
耐油後での伸び |
% |
100以上 |
50℃・20時間 |
耐衝撃性 |
― |
使用上支障のある変形、割れ、亀裂などを生じぬこと。 |
100g・1m |
耐寒性 |
― |
-40℃・24時間 |
耐熱性 |
― |
160℃・100時間 |
耐燃焼性 |
― |
O.I.値=23.5以上 |
|
耐ガソリン性 |
― |
使用上支障のある変形、割れ、亀裂などを生じぬこと。 |
室温・2時間 |
加熱変形性 |
% |
寸法の変化率10%以下 |
150℃・24時間 |
耐圧縮荷重性 |
― |
使用上支障のある変形、割れ、亀裂などを生じぬこと。 |
490N/本・1min |
★この試験方法はコルゲートチューブ製品仕様書[オクムラ化成梶nによる |
|
|
