液晶ディスプレイ2号機

「coconet」の液晶キットの組み込み例です。実はキットの購入はこちらの方が早かったのですが
放置プレイ状態でした。1号機にお金がかかり過ぎたので100円ショップで材料を揃えました｡

材料費はたったの200円です。(液晶キット自体は2万しましたが・・・)

H15年3月ごろの製作です。遅番の日の昼休みに作りました。3,40分ほどでした。

画像をクリックすると大きくなります

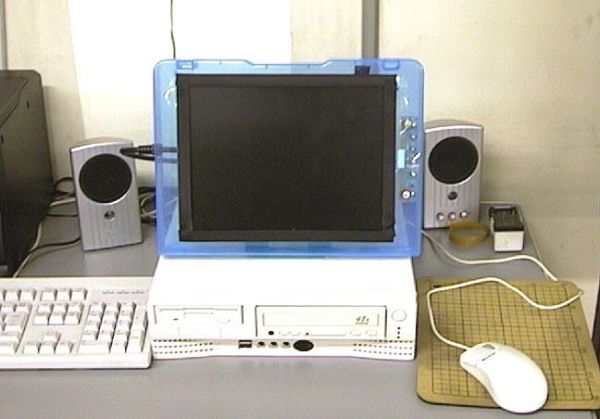

	液晶キットを100円ショップで売っていたA4サイズのファイルケースに押し込んだものです。
	ファイルケースを開け、内側から液晶パネルを押し当てて切り抜く部分の採寸をします。大き目のカッターでザクザク切っていきます。調子に乗っていたら最後にバックリ割れました。黒いテープは誤魔化しです。

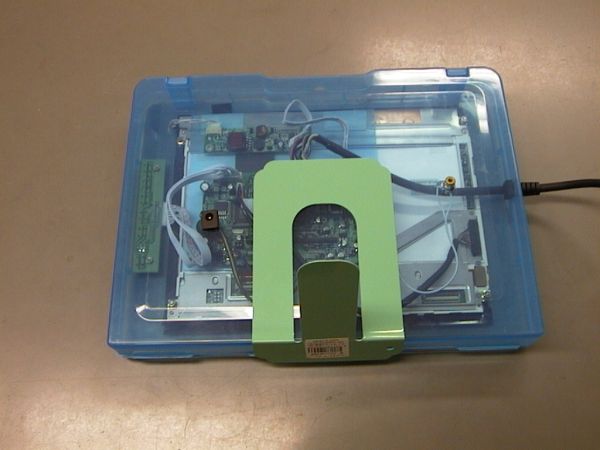

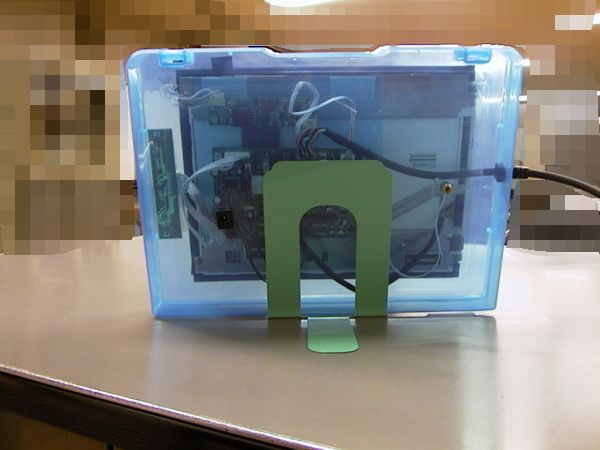

	後ろから スタンド代わりにブックエンドを曲げて両面テープで固定しています。 中の制御基盤とインバーターも両面テープです。
	汚い配線が丸見えですな。

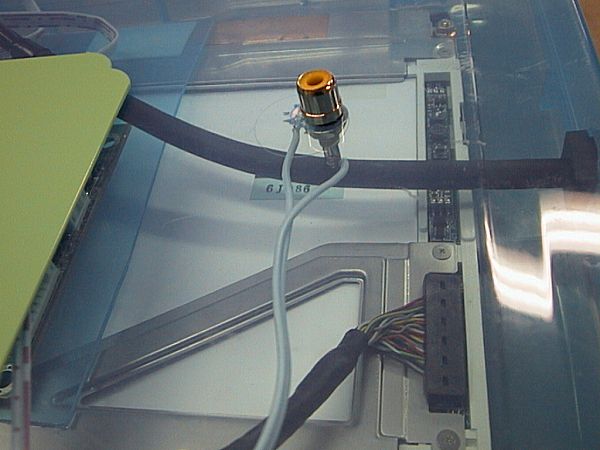

	ビデオ入力用のRCA端子ですがこれがクセモノです。 キット付属のものを使おうとすると、ハンダ付け必須です。
	DCアダプターのコネクター取付け位置が悪く、基盤のコンデンサーに触ってます。 コンデンサーをちょびっと曲げて誤魔化し。

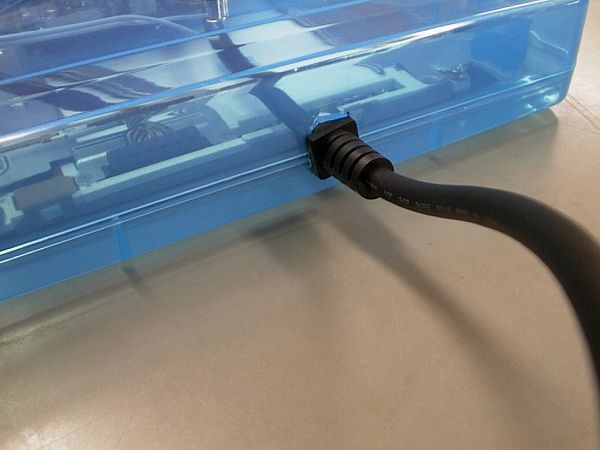

	VGAケーブルは基盤から直接出ていました。ファイルケースの両側を少しずつ削ってはめ込みました。

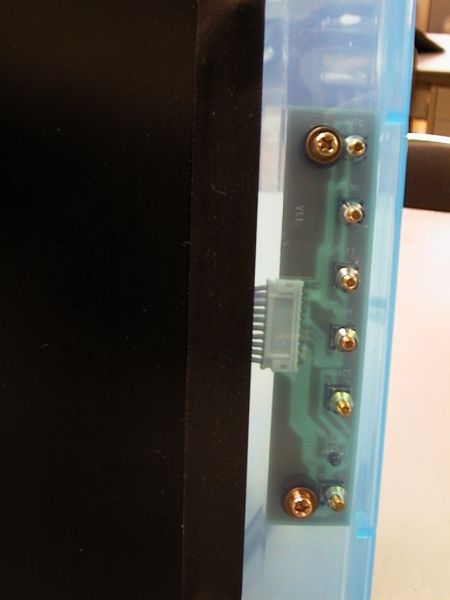

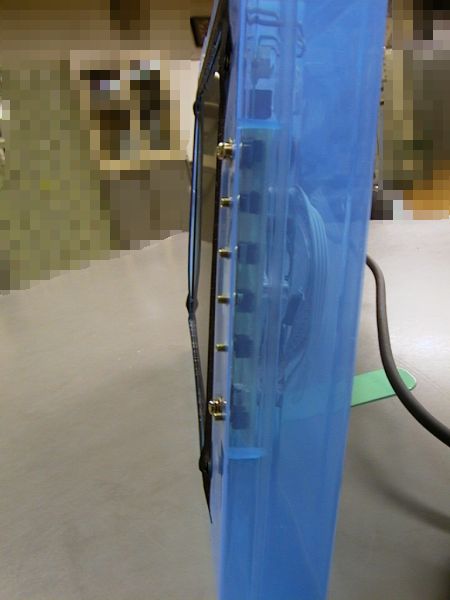

	スイッチパネルは液晶の横に付けました。
	取付け穴とスイッチ用の穴は3.2mmで開け、その辺に転がっていたベークのスペーサーを噛まして取付けました。スイッチを押す為のピンはごみ箱にあった皿ビスです。

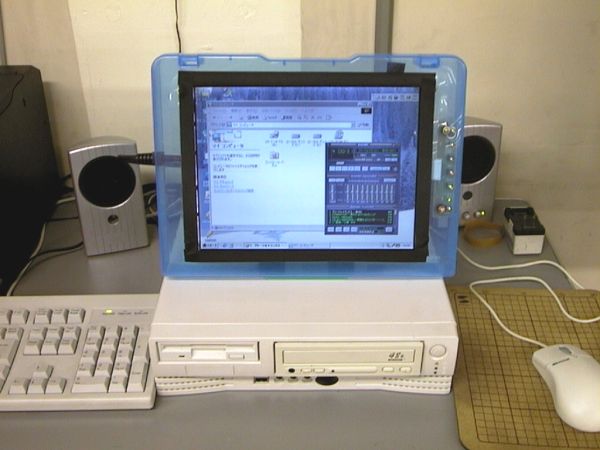

	ファイルケースの厚みはいろいろあるようですが、30mmないと収まりません。今回のはピッタリでした。 SVGAサイズですがEPIA内臓のマシンに繋げてジュークボックスとして使用しているので問題ありません。

約束書きです。 当サイトの記事を読んで改造・製作を行なって、不具合や破損、動作しなくても一切責任は持ちません。 必ず同じ結果になるとは限りませんので、あくまでも自己責任でお願いします。 改造するとメーカーの保証は受けられなくなりますのでご注意ください。
