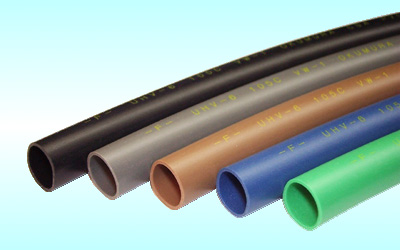

ＵＬ・ＣＳＡ 規格チューブ

各種電気機器内配線の電気絶縁、電線保護、結束、識別等に使用されています。 ＵＬ規格，ＣＳＡ規格を取得していますので、アメリカ及びカナダ向け輸出用として安心してご使用になれます。

ＵＬ規格・ＣＳＡ規格に合格し、耐熱性・難燃性に極めて信頼性の高いポリ塩化ビニルチューブです。 更に電気用品安全法に基づく『機器用電線等の燃焼性』・『絶縁物の使用温度の上限値』の規格を取得しています。 ＵＬ 　 File �� ：　 E150394 Cat. �� ： UHV-3，UHV-6 Temp. ： 105℃ Vol. ： 300V，600V VW-1 ： Yes ＣＳＡ File �� ： LR79201 Cat. �� ： UHV3，UHV6 Temp. ： 105℃ Vol. ： 300V，600V VW-1 ： Yes 機器用電線等の燃焼性 登録番号 ： F-OKK3 表示又は記号 ： -F- 絶縁物の使用温度の上限値 登録番号 ： 126CA0562，126CA0563 銘柄・記号 ： UHVカラー，UHVクリアー 使用温度の上限値 ： 105℃

チューブの表面には下図のような印刷がされています。 　　　ＵＨＶ−３　（300Ｖ用） 　　　ＵＨＶ−６　（600Ｖ用）

サイズ 内　径 （ｍｍ） 内　径 許容差 （ｍｍ） ＵＨＶ−６ 600V ＵＨＶ−３ 300V 一巻の 長さ （ｍ） 標準肉厚 （ｍｍ） 最小肉厚 （ｍｍ） 標準肉厚 （ｍｍ） 最小肉厚 （ｍｍ） 25 ＡＷＧ 0.51 ±0.10 0.55 0.44 0.45 0.44 500 24 0.56 ±0.10 0.55 0.44 0.45 0.44 500 23 0.64 ±0.10 0.55 0.44 0.45 0.44 500 22 0.69 ±0.10 0.55 0.44 0.45 0.44 500 21 0.79 ±0.10 0.55 0.44 0.45 0.44 500 20 0.86 ±0.10 0.55 0.44 0.45 0.44 500 19 0.97 ±0.10 0.55 0.44 0.45 0.44 500 18 1.07 ±0.15 0.55 0.44 0.45 0.44 500 17 1.19 ±0.15 0.60 0.56 0.45 0.44 500 16 1.34 ±0.15 0.60 0.56 0.45 0.44 500 15 1.50 ±0.15 0.60 0.56 0.45 0.44 500 14 1.68 ±0.15 0.60 0.56 0.45 0.44 500 13 1.93 ±0.20 0.60 0.56 0.45 0.44 500 12 2.16 ±0.20 0.60 0.56 0.45 0.44 500 11 2.41 ±0.20 0.60 0.56 0.45 0.44 500 10 2.69 ±0.20 0.60 0.56 0.50 0.44 400 9 3.00 ±0.25 0.60 0.56 0.50 0.44 400 8 3.38 ±0.25 0.60 0.56 0.50 0.44 400 7 3.76 ±0.25 0.60 0.56 0.50 0.44 400 6 4.22 ±0.30 0.60 0.56 0.50 0.44 400 5 4.72 ±0.30 0.60 0.56 0.50 0.44 400 4 5.28 ±0.30 0.60 0.56 0.50 0.44 400 3 5.94 ±0.30 0.60 0.56 0.50 0.44 400 2 6.68 ±0.30 0.60 0.56 0.50 0.44 400 1 7.47 ±0.35 0.60 0.56 0.50 0.44 300 0 8.38 ±0.35 0.60 0.56 0.50 0.44 300 5/16 inches 7.92 ±0.35 0.60 0.56 ― ― 300 6/16 9.53 ±0.35 0.60 0.56 ― ― 200 7/16 11.10 ±0.35 0.60 0.56 ― ― 200 8/16 12.70 ±0.35 0.60 0.56 ― ― 150 9/16 14.30 ±0.40 0.72 0.69 ― ― 150 10/16 15.90 ±0.40 0.72 0.69 ― ― 100 12/16 19.10 ±0.40 0.80 0.77 ― ― 100 14/16 22.20 ＋0.70 −0.50 0.80 0.77 ― ― 100 1 25.40 ＋0.70 −0.50 0.80 0.77 ― ― 50 1・1/16 26.90 ＋0.70 −0.50 0.80 0.77 ― ― 50 1・4/16 31.80 ＋1.00 −0.50 1.00 0.89 ― ― 50 1・8/16 38.10 ＋1.00 −0.50 1.10 0.99 ― ― 50

試験項目 ＵＬ・ＣＳＡ規格 性能値 試験条件 拡張力 10.4MPa以上 常態 伸び 100％以上 常態 耐電圧 2,500V1分間 常態 柔軟性 クラック・永久変形なし 136℃7日間 加 熱 老 化 拡張力 7.3MPa以上 〃 伸び 100％以上 〃 耐電圧 2,500V1分間 〃 破壊電圧 残率50％以上 〃 銅害 有害な変色・くぼみ等なし 〃 銅安定性 伸び100％以上 〃 加熱変形 35％以下 131℃1時間 ヒートショック クラック・垂れなし 180℃4時間 低温曲げ クラックなし -30℃1時間 難燃性 ＶＷ−１ 常態 体積抵抗率 1010Ω・cm以上 常態 収縮率 ±5％以下 100℃2時間 熱抵抗性 1,500V1分間 131℃14日間 ★この試験方法はＵＬ規格・ＣＳＡ規格による
