１２０人を超える参加者で、今回も、コンテストの会場は熱気に包まれました。

「黒い瞳」の出番は最後、素晴しい演奏の数々を聴いて、もう受賞は諦めムード、そこで、気持ち良く、大きく鳴らしました。

　　　　　ＤＰ−７８　−＞　Ｃ−２８１０　−＞　Ｐ−５０００（ＢＴＬ＊２）

のラインナップ（今年もアキュフェーズのご厚意です）でボリュ−ムは−２２ｄＢ。

日光市から応援に駆けつけて下さった山越さん、最後部に座って
「天井がミシミシ鳴っていました」

ＳＵＴ−１６０の耐入力試験には合格です。

で、投票結果は、８作品中

　　　　　　音質賞　　　アイデア賞　　ルックス賞　　　総合賞
　　　　　　　５位　　　　　　２位　　　　　　４位　　　　　　３位

［優］ではなくも［不可］でもなし。代用品のハコにしてはマズマズの成績ですか。

近藤　浩先生の講評では
「前回のセパラブルにも驚いたけど、ウーファーにバックロードなんて−−−
長岡先生の本を読んだ人は、１００パーセント挑戦しません−−−
今回も新しい道を拓きました−−−　　」

「ＦＷ１６８ＮのＢＨに対する適応性を探る」
を目的とした実験は成功といって、差し支えないでしょう。

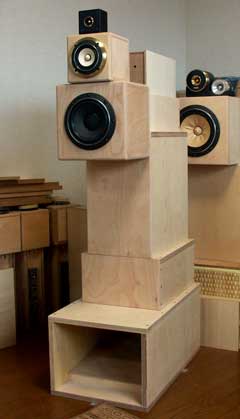

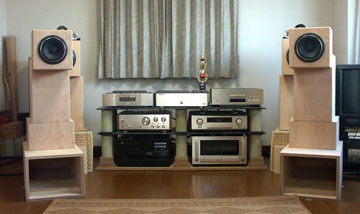

この姿で出陣します。
解体直前のＦ特を残しておきましょう。

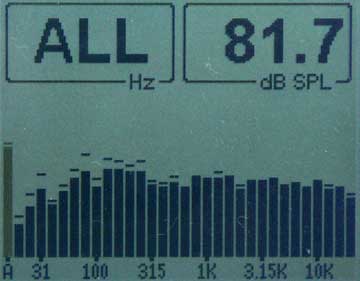

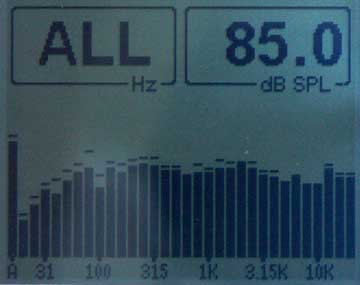

１）　軸上（両ユニットの中間）１ｍ ：

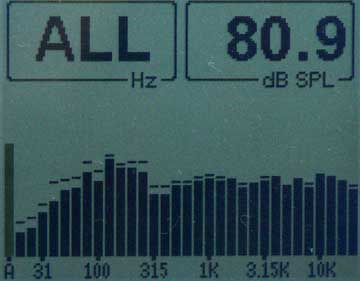

２）　ＦＷ１６８Ｎのみ　軸上（両ユニットの中間）１ｍ：

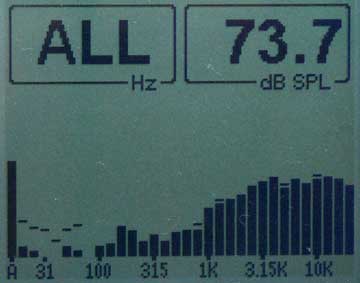

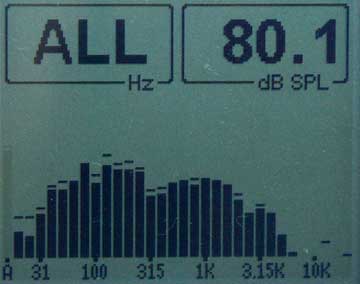

３）　ＦＥ８８ＥＳＲのみ　軸上（両ユニットの中間）１ｍ：
５）　Ｌ＋Ｒ　聴点（２．２ｍ）

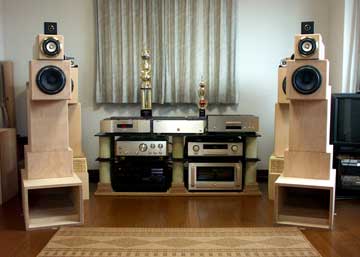

威風堂々、片チャンだけで約８０キロ（玉砂利を含む）。
上に載っているのはＦＴ９６Ａ-ＥＸ、コンテストのキマリで結線しません。

出陣を前に、ムスメが一言

「お父さん、これで引退ネ」



ＳＵＴ−１６０（チューニング途中）にＦＷ１６８Ｎを装着したときの周波数特性をいくつか紹介しましょう。

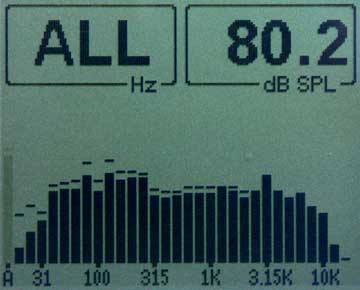

１）　ＦＷ１６８Ｎだけ
軸上１ｍ ：
目に付く３．１５ｋＨｚのバンドの突出したピークは取説のＦ特にもあり、推奨クロスオーバー周波数が３ｋＨｚ以下とされる一因となっているのでしょう。


２）　ＦＷ１６８Ｎ（１．５ｍＨと１３．３μＦの組み合せでローパス）

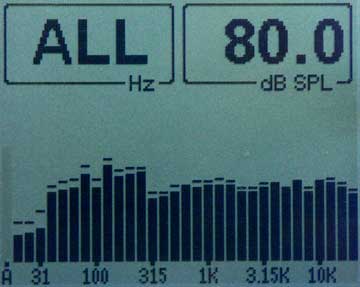

軸上１ｍ ： １ｋＨｚを基準にすると、１．６ｋＨｚで−２．１ｄＢ、２ｋＨｚで−８．４ｄＢ。
問題の３．１５ｋＨｚは−１３．１ｄＢ。
低域は４０Ｈｚまで１ｋＨｚのレベルを超えています。

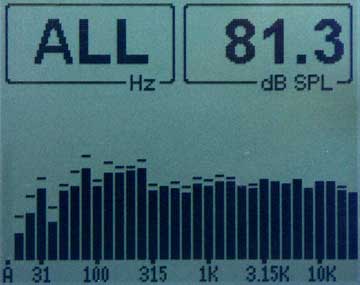

３）　ＦＷ１６８Ｎ（１．５ｍＨ，１３．３μＦ）＋ＦＥ８８ＥＳＲ（０．８２ｍＨ，８．２μＦ）
　　　アッテネーターは約−２ｄＢ

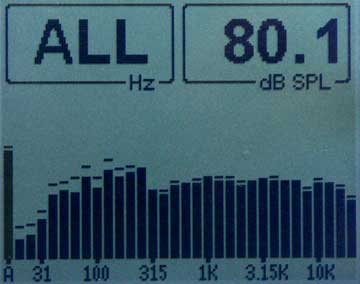

軸上（両ユニットの中間）１ｍ： １ｋＨｚを基準に、２ｋＨｚは−２．６ｄＢ、２．５ｋＨｚは−２．８ｄＢ。

４）　３）の組み合わせで　Ｌ＋Ｒ　聴点（２．２ｍ）： １ｋＨｚを基準に、２ｋＨｚは−２．２ｄＢ、２．５ｋＨｚは−２．１ｄＢ。
ＦＥ８８ＥＳＲの特性で懸念した２ｋＨ付近の落ち込みが大幅に改善されています。
低域は３１Ｈｚまでフラット。４０Ｈｚの落ち込みは部屋のクセです。

５）　ＦＷ１６８Ｎ（１．５ｍＨ，１３．３μＦ）＋ＦＴ４８Ｄ（０．８２ｍＨ，８．２μＦ）
　　アッテネーターは約−４ｄＢ

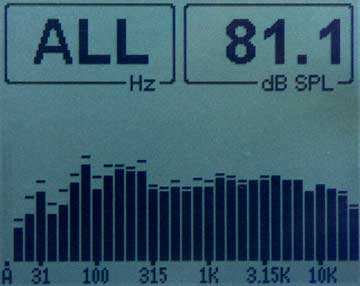

軸上（両ユニットの中間）１ｍ ：
１ｋＨｚを基準に、２ｋＨｚは−２．７ｄＢ、２．５ｋＨｚは−２．２ｄＢ。

６）　５）で　Ｌ＋Ｒ　聴点（２．２ｍ）： １ｋＨｚを基準に、２ｋＨｚは−０．４ｄＢ、２．５ｋＨｚは−０．２ｄＢ。
４）に比べると、８ｋＨｚ以上の低下が大きいことが認められます。


以上のスペアナの結果からでは、ＦＥ８８ＥＳＲとＦＴ４８Ｄの何れを選択するかは判断できません。
聴感からは、高域専用のユニットであるＦＴ４８Ｄが勝っているのは当然ですが、
ＦＥ８８ＥＳＲには、大入力にも崩れにくい、という前回のコンテストでの実績があります。

黒いＦＷ１６８Ｎの上に、黒いＦＴ４８Ｄでは、「黒い瞳」の名がボケちゃうし。
あ〜あ、that is question !!
そうだ、ルックス賞も狙って、あと数日、ＦＥ８８ＥＳＲで追い込んでみようっと。



ミューズの方舟主催「自作スピーカーコンテスト２００６」にＳＵＴ−１６０を出品します。
その作品名は［黒い瞳］ 白いバーチのバッフルに黒いＦＷ１６８Ｎ。片チャンだけだと［一つ目小僧］ですが左右で、ロンパリ気味の［黒い瞳］にしておきましょう。

組み合わせるツィーターは、ＦＥ８８ＥＳＲまたはＦＴ４８Ｄ。

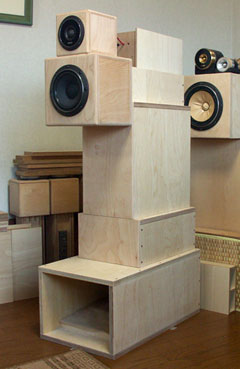

で、たとえば、ＦＴ４８Ｄを載せるとこんな姿になります。 スロートの上にあるのはネットワークボックス。
持ち時間１０分なのに、６個のブロックを組み上げるなんて、鳴らす時間があるかしら。


会場で参加者にお渡しするコンテストのパンフレットには、各発表作品の紹介が纏められていますが、［黒い瞳］を出品する背景と目的、板取図などを記載した部分をこのＰＤＦファイルにしました。



昨年初頭からの課題であったロクハンユニット用ＢＨ、ＳＵＴ−１６０を製作しました。 音道スタイルは、Ｄ−５５を改変したＳＵＴ−２００ではなく、ＳＵＴ−１００のそれを踏襲しています。

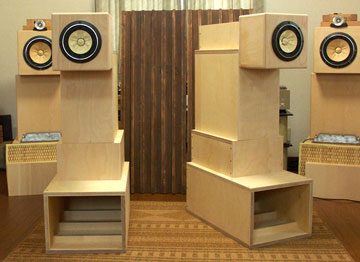

写真から分かるとおり、ＳＵＴ−１００の下段に相当する部分が２段になっていて、４段重ねのセパラブル。
空気室容積は約９リットル、スロートの断面積は１３１ｃｍ＾２でＦＥ１６８ＥＳの実効振動板面積の１１６％、音道の全長（中心線）は約２９０ｃｍ、５本の直管で構成される典型的なＢＨです。

玉砂利を敷いてもいないスッピンのまま、５年間寝かしてあったＦＥ１６８ＥSを装着したときの周波数特性を示しましょう。

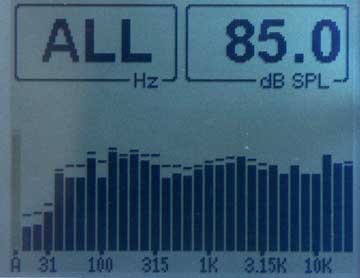

軸上 １ｍ ： ４０〜２０ｋＨｚがほぼフラット、中高域は取扱説明書のF特にソックリです。
４０Ｈｚまでの低域には、ディップが認められず、ハコがコーンの動きを忠実にコントロールしていることが窺えます。

軸上 ２ｍ ： 軸上 １ｍで、３１Ｈｚがストンと落ちているのは、前後約６ｍ部屋の中央にマイクが位置したため、あるいは開口部からの低音の寄与が少ないためでしょうか。


オト出し一発目に、耳の後ろの首筋に鳥肌が立つ気配を感じました。
