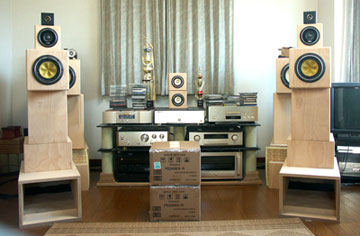

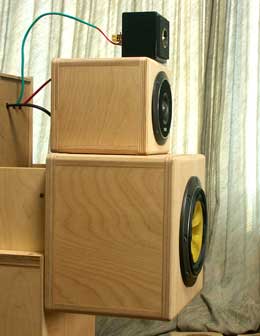

SUT-160 のチューニングが一段落しました。
最終的に使用した各ユニットは、FW168HP　−　FT48D　−　T96A-EX。
中央に未開封のFE208ES-R の箱が見えます。
SUT-200 でFE208ES-R に換装するには、SUT-160と位置を入れ替えなければなりません。
SUT-160 をバラす前に、いくつか測定したそのＦ特を残しておきましょう。

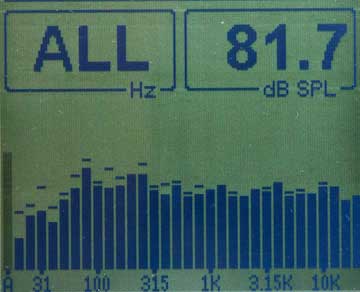

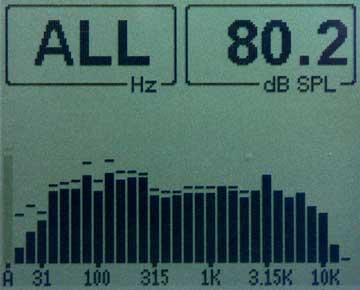

１）　Ｌ＋Ｒ　聴点
低域に、部屋の影響もあって、多少の凸凹がありますが、30Hzまでほぼフラット。

以降は、Ｌチャンのみ　（１ｍ）
マイクの高さは110cm（FT48DとFW168HPのほぼ中間）

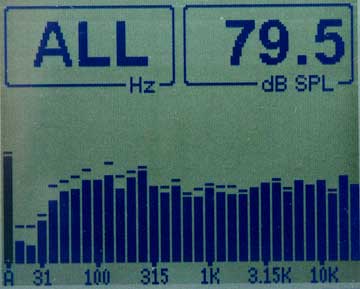

２）　T96A-EX あり

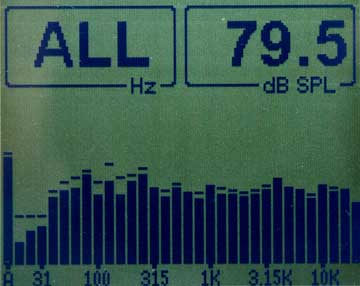

３）　T96A-EX なし

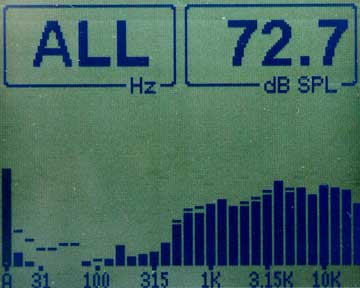

４）　FT48D （8.2μF）だけ

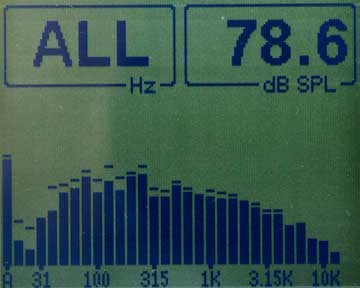

５）　FW168HP（1.0mH）だけ

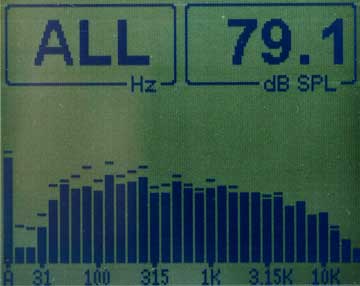

６）　FW168HP　（スルー）だけ
４ｋHz付近のクロス（６ｄBスロープ）で繋がりそう。

参考として、FW168N（スルー）を再掲（らうぜき帖Nov-08-2006 より）。

続いて、ネットワーク用パーツです。

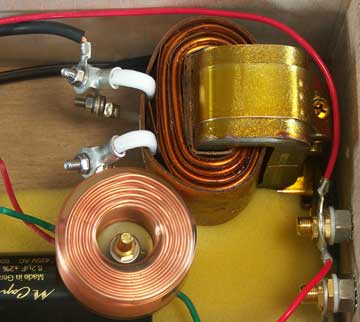

１）　FW168HP
特注したファインメットコアコイル1.0mH　（線径2.2mmのOFC、DCR=30mΩ）
左下は比較に置いたトリテックの1.0mH （線径1.2mmのOFC、DCR＝0.36Ω）

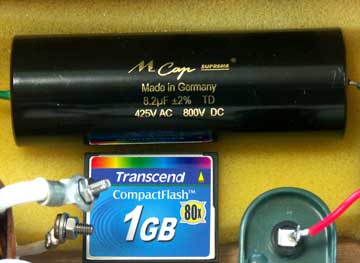

２）　FT48D
MUNDORF　M-CAP　SUPREME　8.2μF
アッテネーターは-6dB（FT48Dに、シリーズに4Ωパラレルに8Ω ）。

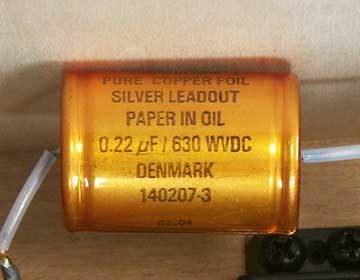

３）　T96A-EX
JENSEN　PURE COPPER FOIL　0.22μF

タイムアライメント FT48Dのバッフル面はFW168HPのそれに対し-60mm　（正相接続）。
ちなみに、12dB-12dBクロスのときは+15mm でした。
また、T96A-EXのバッフル面はFT48Dのそれと同一平面　（逆相接続）。
クロスする周波数やスロープに応じて変化するタイムアライメントには、この積み重ねスタイルが適しています。

SUT-160のオトについて、的確な表現をされることで定評のあるＮ須さんに試聴記をお願いをしたいところでしたが、事情により叶ないませんでした。

次の楽しみは、FT48DをT250に替えること。
でも、しばらくはSUT-160と、お別れです。
