液晶一体型PCを作る

職場では、まだPCを与えられていない人が結構います。伝票入力等にPCを使うんだから必要なんですけどね。 今年の春には皆に与えるとかなんとか言ってますけど。どうなることやら。 ところで、前回も話が出ましたが、ノートのキーボードがダメと言う方もおられます。 画面からの距離とか、キーの押し込み具合とかいろいろあるようです。自分もあまり背が高くないほうなので 机の上のノートを使う時は、両手を前ならえするぐらい伸ばしています。 外付けキーボードを使うのもひとつの方法ですし、デスクトップPCを使うのもありです。 ただ、デスクトップは大きすぎると感じることもあります。そこでひとつの提案として液晶一体型PCはどうだろうということで 作ってみることにしました。 以前修理した「DynaBook SS 3410」の液晶と、このとき動作不安定で使わなかった「SS 3430」の本体を使います。 11.3インチの液晶では通常の業務には使えませんが、プロトタイプということで。 ss3430 64Mbyte 6.4G 11.3 TFT XGA

画像をクリックすると大きくなります

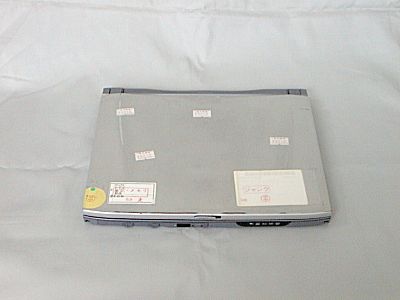

	「SS3430」です。こいつの臓物を使用します。 いちど完全体の状態でWin2000をインストールします。その後、USBハブに外付けキーボードとマウスを繋げて認識させておきます。

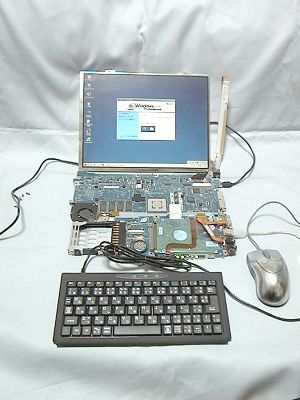

	マザーボードと液晶を外し、先ほどのUSBハブ・キーボード・マウスを繋いで立ち上がることを確認しておきます。 元から付いていたキーボードとポインティングデバイスは使わないことになります。

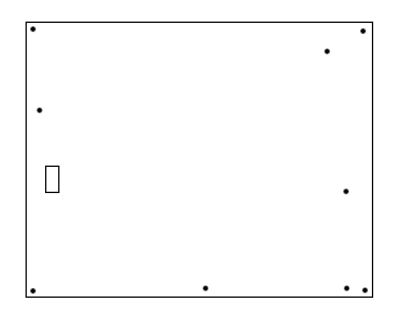

	放熱を考えて筐体はアルミにしました。 またもやズルして東急ハンズで裁断してもらいます。 こんな図面を書いて。

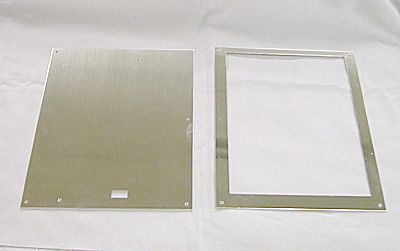

	正面と背面の板
	側面の板

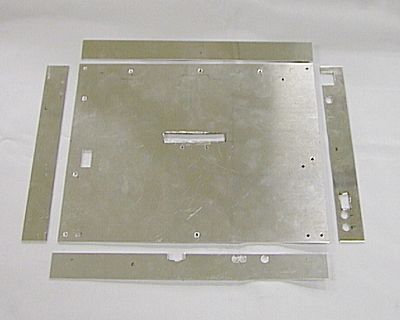

	必要な穴や切り欠きは、現物あわせでボール盤やハンドニブラーで処理しました。 会社でこっそり

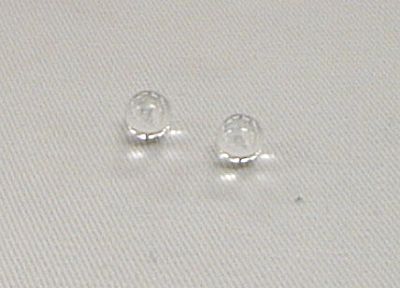

	直径6mmのアクリル球。これを半分に削ります。 電源、HDDのLEDの光を通す予定です。

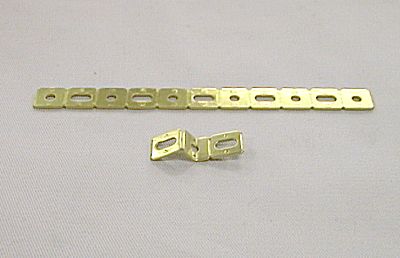

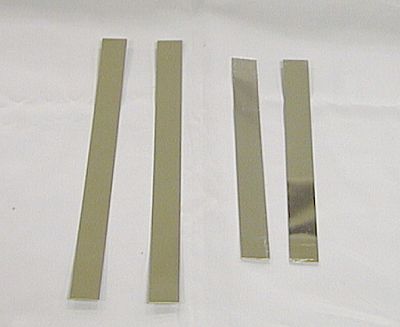

	電子部品屋で見つけた金具。 これで側面固定のL字金具や、液晶固定金具を作ります。

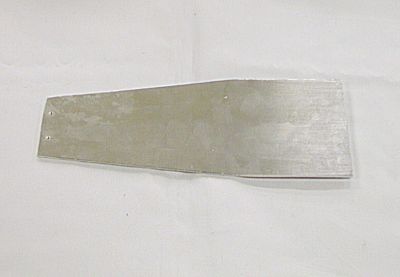

	足になる部分の板です。3mmのアルミです。 さすがに金ノコではきつかったので、周囲を5mmのドリルで穴を空けまくり、ねじ切ったあとでヤスリで整形しました。 それでも汗だくでした。

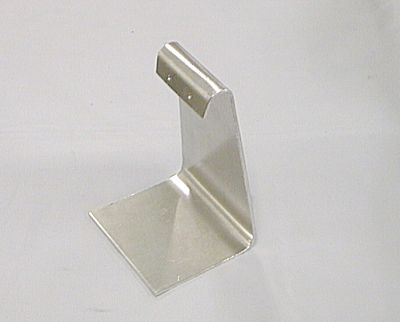

	これを万力にはさみ 正義・友情・努力パワーで曲げました。 はい、心が歪んでいるので微妙に斜めになりました（涙

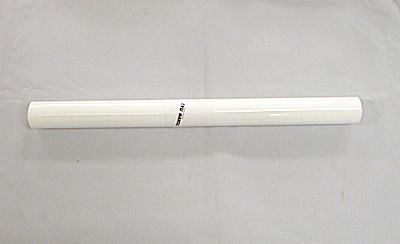

	塗装するのがめんどいのでカッティングシートを貼ることにしました。

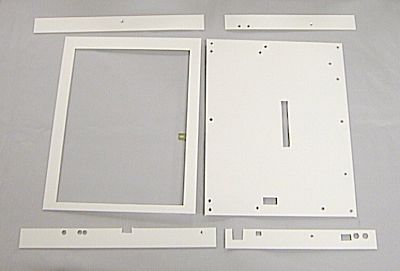

	大きめに貼り、裏まで回すようにしました。 ビス穴の部分に穴をあけておきます。

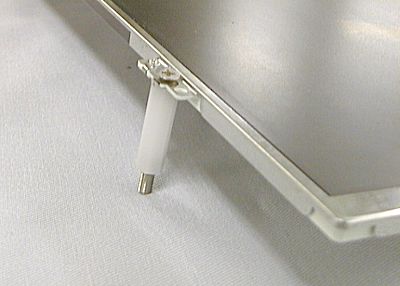

	液晶パネルは上辺2箇所、下辺1箇所にビス穴がありますが下辺のところはマザーボードの真上なので使えません。 上辺はねじ付きスペーサーで背面に固定し、下辺は正面パネルの固定金具に差し込むことにします。 スペーサーを固定する皿ビスは頭をヤスリで削りました。

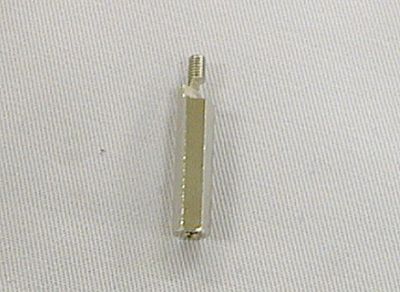

	正面パネルもねじ付きスペーサーで背面に固定されますが、1箇所だけその位置がマザーボードに掛かる所ができました。 しかたなくスペーサーを削って誤魔化します。

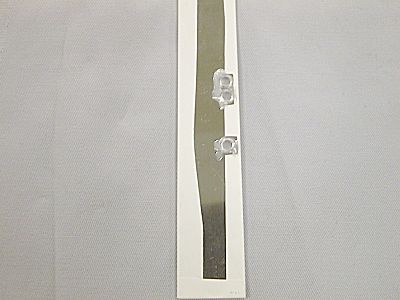

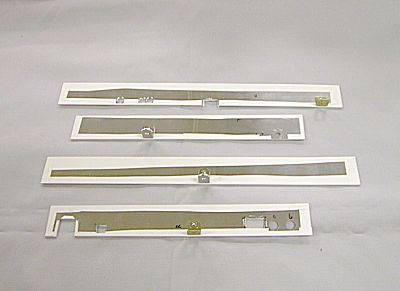

	側面の板にL字金具をつけたところ
	先ほどのアクリル球をエポキシで接着します。

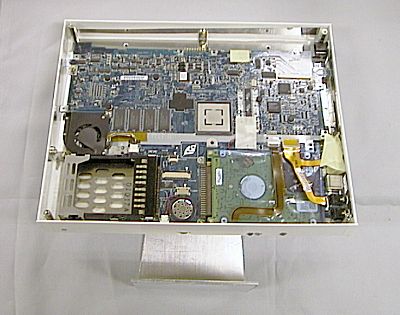

	背面の板に、足・マザーボード・側面の順に固定していきます。 CPU近辺が背面と接触して熱を逃がす予定です。

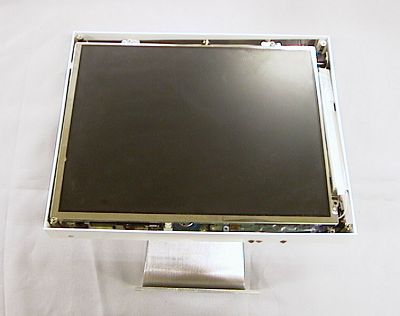

	コネクターを接続してから液晶パネルを背面に固定します。 念のためマザーとのあいだに厚紙をいれて絶縁のつもりです。

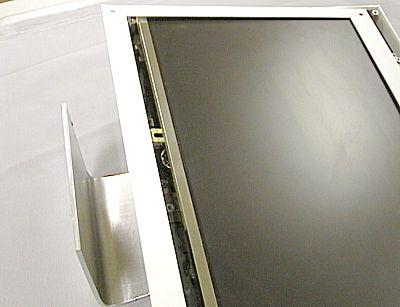

	正面パネルをスライドさせ、液晶パネルを挟み込むようにして固定します。 ローレットねじで見栄えを良くしています。

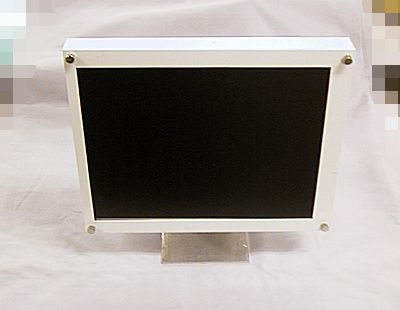

	組み立て終了。 正面から

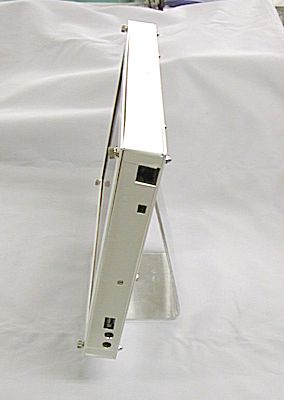

	側面から

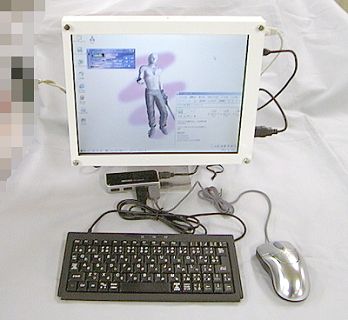

	使用時には横からいろんな線が出てにぎやかです。 今回はPCカードスロットを使わないようにしていますのでUSBに繋がるものしか使えません。 ソフトのインストールもネットワーク越しです。

これを会社の後輩に見せたら「久々に気狂ったもの見た」と言われました。

使ってもらおうとした婦女子には「なぜこの壁紙？」と突っ込まれました。そこかい！

それはともかく、諸先輩方のようにノートマザーを使って一から組み上げた物ではなく
単なるノートの着せ替えなんで気が引けます。

約束書きです。 当サイトの記事を読んで改造・製作を行なって、不具合や破損、動作しなくても一切責任は持ちません。 必ず同じ結果になるとは限りませんので、あくまでも自己責任でお願いします。 改造するとメーカーの保証は受けられなくなりますのでご注意ください。
