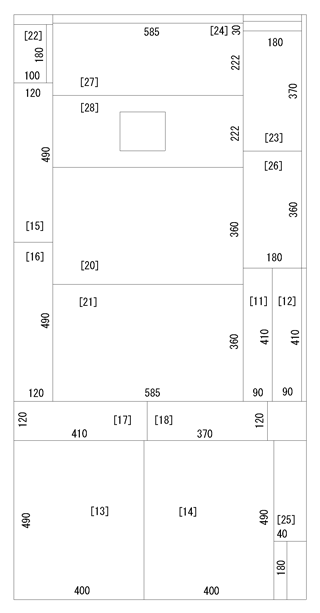

サブロク（２１ｍｍ厚）２枚半を目一杯使い切って一組を製作します。

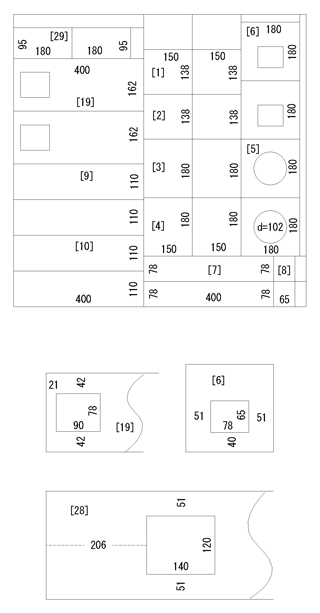

抜き穴が生じる［６］、［１９］、［２８］については、それぞれの穴のサイズと位置を、１．５倍に拡大した図で示しました。

別の１０ｃｍユニットの音を楽しみたければ、空気室とスロートを、そのユニットに合わせて、最適化することになりますが、半枚の板に上段の部材はすべて収まっていますから、各ユニット毎に、専用の上段を用意しても、大きな負担にはなりません。

ユニットを装着する［５］の代わりに、１５ｍｍ厚の１８０＊１８０ｍｍの板を用意するときは、［５］には穴を開けないで、チューニングに転用しましょう。　　　　　

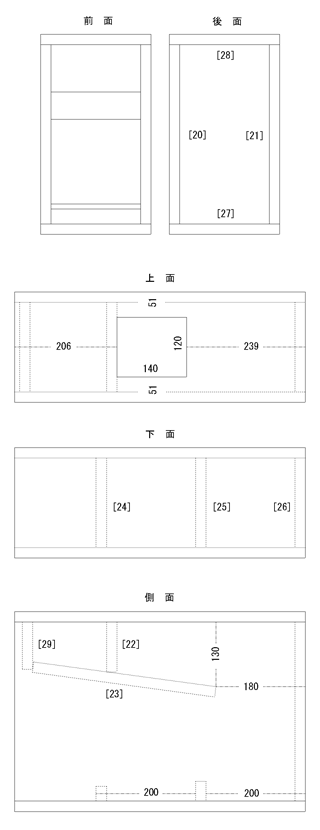

［２０］：３６０＊５８５（ｍｍ）、［２８］：２２２＊５８５、
［２２］：１００＊１８０、［２３］：３７０＊１８０、［２４］：３０＊１８０、
［２５］：４０＊１８０、［２９］９５＊１８０
他の部材のサイズは、上図から出ます。

［２３］の位置は、側面図から読みとれますね。

開口部のデッド・スペースには、砂利などの重量物を入れ、［２９］で蓋をします。
［２２］や［２９］と［２３］との隙間はパテなどで埋めます。


開設一周年
早いもので、もう、こんなに経ってしまいました。
ＢＨに特化した、文章中心の無骨なサイトですが、多くの方に訪問して戴き、感謝申し上げます。
これからも、小さいけど、新しさを感じて戴ける内容にしていきたいと思います。

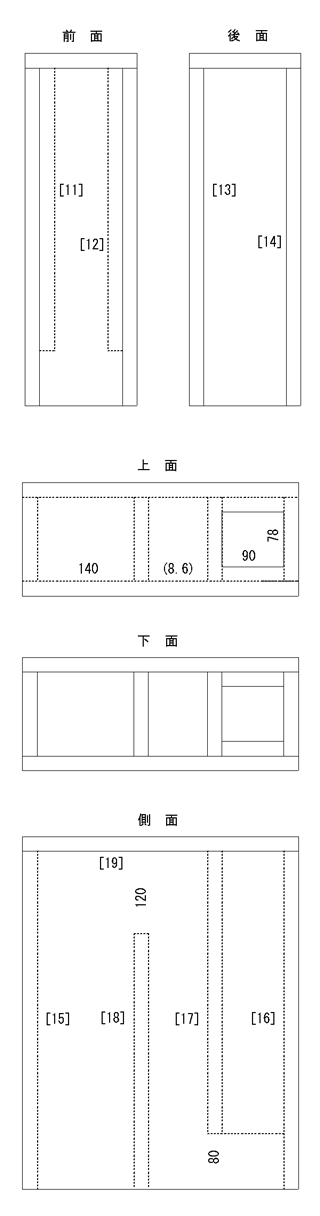

ｓ−ｕｌｔｒａ １００ の中段は、ｓ−ｕｌｔｒａ ＩＩＩのそれと同じスタイルです（前後は入れ替っています）。
詳しくは、超究極のＢＨの製作・組立（中段）を参照ください。　　　　　　 中段上面［１９］は、１６２＊４００（ｍｍ）。
側面を構成する［１３］は、４９０＊４００です。
他の部材のサイズは、上図から出ます。

　　　　　　

上段は、空気室（スワンの頭部に相当）とスロート（同、首）で構成します。

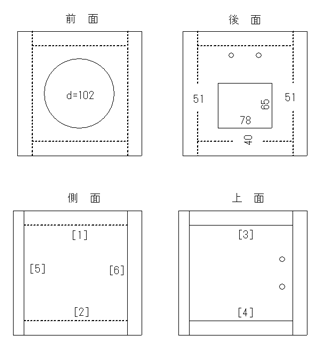

まず、空気室部分を示します。　　　　　　 バッフル面は１８＊１８（ｃｍ）。容積は２８５７ｍｌ（１３．８＊１３．８＊１５）。
これで、６枚の板のサイズが出ます。
スロートの断面積は５０．７ｃｍ＾２（７．８＊６．５）。
容積と断面積は、それぞれ、ｓ−ｕｌｔｒａ ＩＩＩ のそれのほぼ１/４にしました。

スロートの入り口を上にズラすとユニットセンターまでの高さが低くなります
（この図の４ｃｍでの高さは９６．３ｃｍ）。
この入り口を後面のド真ん中に置けば、空気室は、前から見て、完全な対称になります（ＳＰターミナルの脚を無視すれば）。
その位置が、ド真ん中とズレるのとで、音がどう違うのかは、予測できませんが、瘋癲老人のカンでは、少しズラした方が空気の動きはスムーズになりそうな気もします。

ＳＰターミナルの位置は、後面も可能ですが、上面にすると、コンデンサーのリード線だけで、トゥィターと接続できます。
トゥィターの併用を予定するなら、上面をお勧めします。

バッフル［５］は、マグネットとの隙間に余裕をもたせるため、１５ｍｍ厚とします。
ラウンドバッフルにしたときの削り面の美しさから、その材質をフィンランドバーチにしてはいかがでしょうか。お願いすれば、端切れで、サービスしてくれるかも知れません。
それはそれとして、バッフル開口部のザグリ加工ができる工作達人のために、21ｍｍ厚の［５］も板取図に入っています。

アダプター・リングを使用すると、その厚みの分、問題の隙間が狭くなります。
また、その色がＳＰの存在を主張するようで、瘋癲老人の好みに合いません。

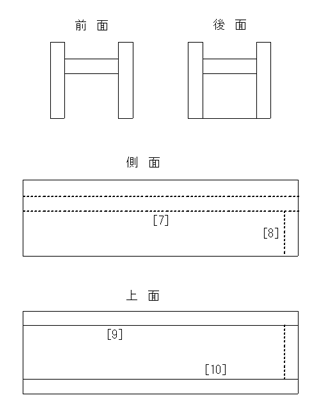

続いて、スロート部分です。 　　　　　 側面のサイズは４００＊１１０（ｍｍ）。

上面の凹部分（断面：７８＊２４）は、頭部との重量バランスをとるために、鉛インゴットをネジ釘で留めるスペースです。また、ＳＰケーブルをここに這わせても横からは見えません。
スロートの上には、心ゆくまで重量物を載せましょう。

上記の空気室部とスロート部をボンドで接着すれば、上段の完成です。

なお、上段一対の部材は、９０＊９０（ｃｍ）の板から、余裕をもって、取れます。
他の１０ｃｍユニットの音を楽しみたいときは、そのユニットに合わせたチューニングを施した上段を用意することも可能です。
もちろん、今後、新しいＳＰユニットが開発されても、同様に、上段だけの製作で対応できるでしょう。


狼藉帖では、「スワンを超えるＢＨ（ ｓ-ｕｌｔｒａ １００ ）」の音道スタイルも説明する予定でした。そのタイトルとして「逆転の発想」を用意していました。
Ｄ-５５ファミリーのスタイルで、スロートと出口を、丁度、天地逆転させるとそのスタイルになっているからです。

ところが、ひょっこり、ｓ-ｕｌｔｒａ １００ とソックリな音道スタイルのＢＨを見つけました。
やはり、尊敬するコエフさんのＣＷ型の作品 ＢＨ-１１０８ＥＳです。

日々のＷｅｂ巡回経路に入っているコエフさんの掲示板で、現在、１０ｃｍユニットを使用したＳＰが１ｋＨｚ付近にディップを発生する原因を解明することで賑わっています。
瘋癲老人には、その難しい議論は理解できませんが、その中に、ＢＨ-１１０８ＥＳを使用する実験が引用されております。
そのＢＨ-１１０８ＥＳの後面開口を閉じ、もう一回１８０度折り返して前面開口としたのが、ｓ-ｕｌｔｒａ １００の音道スタイル、ということに気づいたのです。
コエフさんもスロートの先を９０度で折り曲げられていて、嬉しくもあり、心強くもあり、です。

ＢＨ-１１０８ＥＳの周波数特性の素晴らしさに惚れ惚れしました。
はて、さて、思わぬ強敵の存在です。果たして、それを超えられるのかな。
大丈夫、大丈夫。それを超えるまでチューニングすればよいのですから。


外観からわかる特徴

１．セパラブル
３段重ねのセパラブルで、ハコの隅々まで手が届きます。
チューニング次第で好みの音に近づけます。

２．点音源
バッフル面積は１８０＊１８０ｍｍ。
板厚が２１ｍｍあるのでラウンドバッフルにしましょう。

３．ユニットと離れた前面開口
低域の解像度が良さそうです。

４．スペース・ファクター（ｍｍ） ： Ｗ＊Ｌ＊Ｈ＝２２２＊５８５＊（９９９〜１０７２）同一の板取で、ユニットセンターまでの高さを、９０９〜９８２ｍｍの範囲から選べます。

外観では隠れている特徴

５．空気室の対称性

６．スロートに続く折り曲げが９０度
５，６．で、Ｄ−５５タイプで最大の問題点を解消しました。

７．各音道の断面が正方形に近い
気流抵抗を減らし、小口径ユニットの非力をカバーします。

８．サブロク（２１ｍｍ厚）、２．５枚で一組作る
それでも、音道（中心線）の全長が約２９０ｃｍもあって、サブロク８枚を使用するＤ−５８ＥＳのそれを超えるのは驚きです。

９．組み立てが楽
各段の部材数（上段１０、中段９、下段１０）が少なく、しかも、それぞれ独立しているので、狂いなく、楽々と組み立てられます。


講釈を始める前に、その概観を絵で見て戴きましょう。

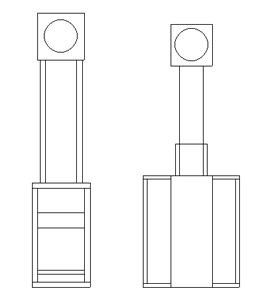

まず、音道スタイルです。　　　　　　 横面図、点線はその面の裏に接している板です。 　　　　　 正面図、スーパースワン（D-１０１S）と対比させました。

お願い ：
　　　　　　スーパースワンを１０５％拡大し、ＦＥ１０８ＥＳ ＩＩ に適応させた
　　　　　　とされる、「スワン消費税」の製作記事を探しています。
　　　　　　どなたか、そのコピーを送って戴けないでしょうか。

コエフさんが送って下さることになりました。感謝、申し上げます。



「超・究極のＢＨで、１０ｃｍバージョンを設計して欲しい」
と、Ｓｈｕｋｓさんから言われております。
約１０畳の部屋を ＪＢＬ４３４８ と Ｄ-５５ が占拠していて、ｓ-ｕｌｔｒａ ＩＩＩ では、そのスペースがないそうです。
「あれを、そのまま、小さくすれば、いいじゃありませんか」
と、簡単に仰って、催促されます。

瘋癲老人も、一時期、１０ｃｍも１６ｃｍも、あの音道スタイルで、席巻してやろうかと、本気に考えたことがあります。ＦＥ１０８ＥＳ ＩＩ と１６８ＥＳも用意してしまいました。
しかし、あのスタイルは、少なくとも、１０８ＥＳ ＩＩ には適応しません。
「ハコの隅々まで手が入る」という特徴が、１０ｃｍユニットでは、スロートが狭すぎて、実現できないためです。

１１月９日、Ｓｈｕｋｓさんをお誘いしてＡＥ８６さんを訪問したときの帰りにも、この話題が出て、
「なんとか、いけそうなイメージが湧きました。これから板取を考えますから、少し時間を下さい」
と言って、お別れしましたが、ようやく、発表できる程度まで仕上がったかな、と思われる設計になったようです。

ｓ−ｕｌｔｒａ III が、Ｄ−５５ファミリー（Ｄ−５８ＥＳ・シナ・アピトンを含めて）を凌駕していることは、その構造から見て、原理的に、異論がないことは明白です。
一方、１０ｃｍユニットとなると、目標とする相手は、ＣＷ型のＢＨではなく、当然、「不朽の名作」とも讃えられる、スワンです。
長岡先生ご自身の設計になるスワン・ファミリーだけでなく、スワン２１、スワン消費税、そして、瘋癲老人が尊敬するコエフさんの入魂の作品「八角獣」など、強豪が犇めいています。これらを、本当に、超えられるでしょうか。

これから当分、「スワンを超えるＢＨ」を表題に掲げ、狼藉帖を続けていきますが、
怖いなあ、
コエフさんとその掲示板の常連さんに、袋叩きにされそうだなあ。
