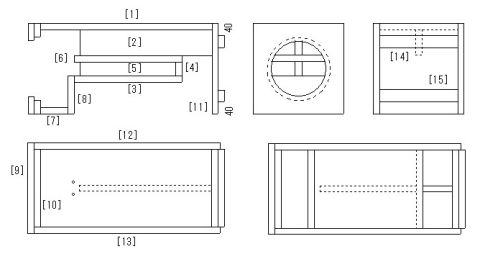

組 立 図 （ 上 段 ） |
 |
はじめに
このBHは、上段、中段、下段の３個のハコから構成されています。それぞれ、約１５枚の部材使って組み立てますので、作業はとても楽です。
特に、中段と下段は、Ｄ−５８ＥＳの下約五分の四を、さらに、二分したものに相当します。部材数が少なく、補強用の大きな側板もないので、それぞれの組立は、Ｄ−５８ＥＳより、はるかに容易と思われます。
キットで購入した スワンａ の組立では、最後にピッタリ合わなくて難儀をした経験がありますが、この組立ては、そういうことはありませんでした。
組立法については、いくつか Ｗｅｂ 上に紹介されていますが、”ナンノのページ”
さんのナンノ工房がとても参考になります。その中で、”ナンノ工房（以前の記事です）”
も見逃せません。
組立手順
|
（１）
まず、カットした部材を、各段別に分類します。
下段の大きな板を並べると手頃な作業台になります。
|
|
 |
|
（２）
[1]+[2] ：
適当な重しを載せて６時間以上放置します。
（ＳＰターミナル用の穴は、前（右）から１１ｃｍのところに、４ｃｍの間隔で開けておきます）
|
|
 |
|
（３）
[3]+[4]+[5]+[6] ：
まず、（４）の左側と同様にして、[3]+[4]を作り、次いで、（２）の様にして[5]を固定し、この写真とします。
この上に[6]を重ねます。
|
|
 |
|
（４）
左側
[7]+[8] ：
下のＬ字形が固着したら、ひっくり返して、もう一方を接着。
右側
｛[1]+[2]｝+[11] ：
このように大きな部材の固定には、ボンドだけでなく、釘の併用が無難です（ナンノ方式をお奨めします）。
この段階でＳＰターミナルと内部配線を取り付けておきます。
|
 |
 |
|
（５）
[9]+[10] ：
上下は２枚の板でサンドイッチして面を揃え、左右は[9]の両端に板を立てて面を揃えます。
接着面積が広いときは、ボンドが潤滑油のようになって、ズレやすいので、釘を併用します。
この前に、[9]に鬼目ナットを取り付けておきます。
|
|
 |
|
（６）
｛[9]+[10]｝+[12] ：
もう一組を対称形にして釘付けします。これは釘付け後の姿です。
ナンノ方式では、ボンドの乾燥を待つことなく、作業を進められます。
|
|
 |
|
（７）
({[1]+[2]}+[11])+({[9]+[10]}+[12])：
ここも釘併用です（打つ時は天地が逆です）。
一番の難所でしょうか。
|
|
 |
|
（８）
（７）に続いて、[7]+[8]を釘付けします。
|
|
 |
|
（９）

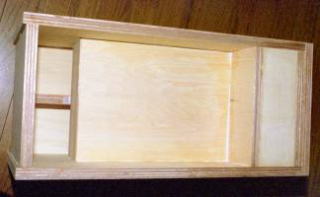

（８）に続いて、([3]+[4]+[5]+[6]）を取り付けます。[2]、[8]、[12]にもボンドをタップリ付けて、ピッタリと合わせて固定します。約１時間後、[13]を釘付けし、ひっくり返して[12]も釘付けすると出来あがります。
|
|
![[{(1+2)+11}+{(9+10)12}+(7+8)]+(3+4+5+6)](../image-x/pg-70/p_p70-10.jpg "[{(1+2)+11}+{(9+10)12}+(7+8)]+(3+4+5+6)") |
ここでひとやすみ
上段の底面が真っ平らにできれば、このスピーカーの製作は、ほとんど成功です。
（６）から（９）までの工程では、ボンドだけでジッと待つのではなく、釘を積極的に併用しています。これは、一気に仕上げてしまって、ボンドが完熟する前に、ハコの歪みを修整してしまおうという魂胆です。
ボンドが完全に固着するのに、どの位の時間を要するのか知りませんが、釘で固定しているにも拘わらず、上から長時間押さえつけていると、歪みは修整できます。
そこで、万一、ガタが生じたら、上面に、ありったけの重量物を載せて、２，３日間、平らな板の上に放置しましょう。
なお、[14]と[15]（中段では[27]と[28]）は、補強のためだけでなく、むしろ、持ち上げるときの取っ手です。このありがたさは、チューニングや移動のときに、実感できます。
|
