超・究極のBHの製作
製  作 ( 特 徴 )
究極のBHとは 超・究極への最適化
良いBHの鉄則 M E N U

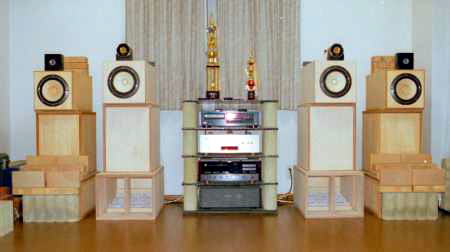

超・究極BH(II、III)の正面
これが「超・究極のBH」の候補です

外観からわかる特徴
1.バッフル面積が小さい(30cmX30cm)−−−−−−−−鉄則(1)
2.開口部がユニットから離れている −−−−−−−−−−−鉄則(2)
3.ユニットセンターまでの高さが1m以下(96cm)−−−−−鉄則(3)
4.スピーカーターミナルとユニットが近い −−−−−−−−−準鉄則
5.スペースファクター(cm) : H*W*D=111*42*62 −−−準鉄則
  (上段:30*30*62; 中段:49*36*51; 下段:32*42*62)
III世の斜め前
III世とtweeter
外観では隠れている特徴
6.各音道の断面はより正方形に近い −−−−−−−−−−鉄則(4)
7.音道の折り曲げは 90度4回、180度2回−−−−−−−鉄則(5)
8.吸音材は使用しない−−−−−−− −−−−−−−−−鉄則(6)
9.サブロク(21mm)5枚で1組できる−−−−−−−−−−準鉄則
   空気室容積=11L(可変)、スロート断面積=203cm^2(可変)、
   音道の全長(中心直線)=309cm

意外な効果
このスピーカーは、上段、中段、下段の3個のハコを重ねて構成しています。設計当初には、ボンドで固定する予定でしたが、単に重ねるだけでも、その重量(上段だけで約25kg)が効いているためか、かなり良く鳴ってくれました。そこで、適当なスぺーサーを介して使用しています。
セパラブルであるため

* 一人でも楽に移動できる
* ハコの隅々まで手を入れることができる

ようになっています。
ユニットの交換などのメンテナンスが容易になっただけでなく、ミリ単位で空気室の容積や各音道の形状や断面積を調節できます。
半年とか1年という気が遠くなるようなエイジングを待たなくても、能動的なチューニングで最適化できるという、これはセパラブルの意外な効果でした。
